如何掌握CAD绘图命令操作技巧

江西金彤为你指点迷津，内部教学资料，严禁复制，特别培训机构，用我们的技巧教学。

重点掌握----多线、多段线、修订云线、样条曲线

一、多线命令（ML）：多条平行线称为多线，创建的线是整体，可以保存多种样式，或者使用默认的两个元素样式，还可以设置每个元素的颜色、线型。

绘制多线：

1. 从“绘图”菜单中选择“多线”/ML

2. 在命令提示下输入 st，选择一种样式。

3. 要列出可用样式，输入样式名或?。

直接输入己有多线样式名，也可以输入？来显示己有的多线样式。

4. 要对正多线，请输入 j      并选择上对正、无对正或下对正。

上对正：该选项表示当从左向右绘制多线时，多线上位于最顶端的线将随着光标进行移动

无对正：该选项表示绘制多线时，多线的中心线将随着光标移动

下对正：该选项表示当从左向右绘制多线时，多线最底端的线将随着光标进行移动

5、要修改多线的比例，请输入s并输入新的比例。

确定多线宽度相对于多线定义宽度的比例因子，该比例不影响线型的比例。

6. 指定起点。

7. 指定第二点。

8. 指定第三点。

9. 指定第四点或输入 c 闭合多线，或按ENTER/空格键。

编辑多线样式：

1. 从“格式”菜单中选择“多线样式”。

2. “新建”—输入样式名称，选择基础样式—“继续”。

3.在图元区域单击添加按钮，可在两条线之间添加直线。

4.在列表中选中不同的线,并改变其偏移、颜色、线型，也可设置封口，“确定”—“保存”。

编辑多线：“修改”菜单→“对象”→多线或双击多线或MLEDIT回车。

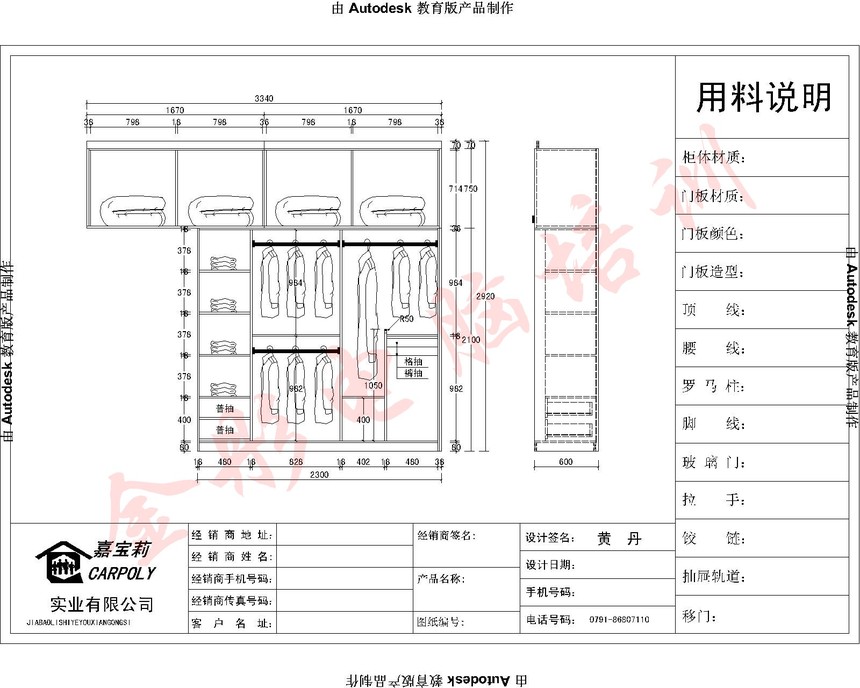

如图

1．添加和删除多线顶点

可以在多线中添加或删除任何顶点（添加的顶点只有结束命令后再选择多线才能显示）。

2．编辑多线交点

如果图形中有两条多线，则可以控制它们相交的方式，多线可以相交成十字形或 T 字形，并且十字形或 T 字形可以被闭合、打开或合并。

十字闭合：两条多线，先选择的多线断开，后选择的多线保持完整

十字打开：先选择的多线轴线断开，后选择的多线轴线保持完整，进行十字合并

十字合并：线的轴线都保持完整，进行合并

T字型工具：先选择的多线长度变化，后选择的多线作为边界使用，不到边界则延伸，超出边界则修剪

3.单个剪切

剪切多线上的选定单线部分，选定第一个剪切点再选择第二个剪切点。

4.全部剪切

将多线剪切为两个部分，选择第一个剪切点再选择第二个剪切点。

5.全部接合

将已被剪切的多线线段重新接合起来。

6.角点结合：将两条相交多线改为角点结合。

二、多段线命令（PL）：是作为单个对象创建的相互连接的序列线段，画出来是一个整体，多段线可以创建直线段，弧线段或两者的组合线段。

绘制多段线的操作方法

绘制方式  1.直接在绘图面板点击多段线按钮

2.在绘图菜单下单击多段线命令

3.直接在命令行输入PL

创建步骤：

1.在命令行内输入PL确定

2.用鼠标左键确定多段线的起点

3.根据命令行的提示修改线宽(W)确定，起点宽度，端点宽度，A圆弧，L直线

4.确定线段的方向和线段长度，确定

多段线与线的区别

1.  多段线有粗细,直线无粗细

2.  多段线是一个整体图形,而每条线都是一个单体

3．多段线可以创建直线段、弧线段或两者的组合线段，直线不能绘制弧线。

 如图

三、修订云线命令

绘制方式: 1.直接在绘图面板点击修订云线按钮

2.在绘图菜单下单击修订云线命令

创建修订云线的步骤

1.   在“绘图”菜单中，单击“修订云线”。

2.   根据提示，指定新的最大和最小弧长，或者指定修订云线的起点，默认的弧长最小值和最大值设置为0.5000 个单位，弧长的最大值不能超过最小值的三倍。

3.   沿着云线路径移动十字光标，要更改圆弧的大小，可以沿着路径单击拾取点。

4.   可以随时按 ENTER 键停止绘制修订云线。

5.   要闭合修订云线，请返回到它的起点

四、样条曲线命令（SPL）：绘制不规则图形，表现山峰，池塘等。

绘制方法: 1.直接在绘图面板点击样条曲线按钮

2.在绘图菜单下单击样条曲线命令

3.直接在命令中输入SPL

创建样条曲线的步骤

1.  在“绘图”菜单中，单击“样条曲线”，或者输入SPL。

2.  根椐提示，单击第一点，第二点，当要结束命令按三次空格键/回车/右键或者输入C闭合。

3.  拟合公差：拟合公差是指样条曲线与输入点之间允许偏移距离的最大值。在绘制样条曲线时，绘出的样条曲线不一定会通过各个输入点，但对于拟和点很多的样条曲线来说，使用拟和公差可以得到一条较为光滑的样条曲线。
